В мире самодельной техники особое место занимают мотоблоки — универсальные машины, которые активно используются в сельском хозяйстве. Сегодня мы расскажем о настоящем инженерном таланте — мотоблоке, собранном своими руками Павлом Койновым. Эта самоделка — пример того, как из доступных компонентов можно собрать функциональную и надежную технику.

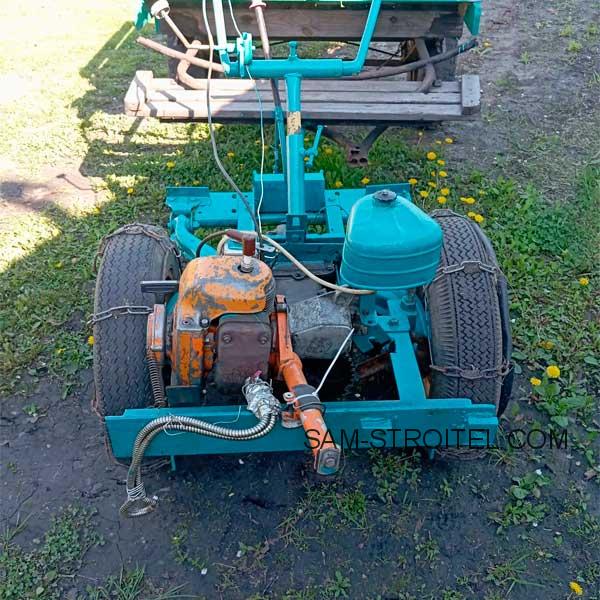

Конструкция самодельного мотоблока

Самодельный мотоблок своими руками с двигателем от бензопилы

https://sam-stroitel.com/

В основе конструкции лежит самодельная сварная рама, на которую установлены:

  • Двигатель от бензопилы «Дружба»
  • Редуктор от той же бензопилы
  • Коробка передач от автомобиля «Запорожец»
  • Полуоси укорочены, обрезаны и приварены
  • Цепная передача от редуктора бензопилы на КПП
  • Автомобильные колёса с цепными грунтозацепами

Двигатель: Бензопила «Дружба»

Павел использовал мотор от бензопилы «Дружба», который обладает следующими характеристиками:

  • Тип: двухтактный бензиновый двигатель
  • Мощность: около 2,2–2,5 кВт (3–3,5 л.с.)
  • Рабочий объём: ~94 см³
  • Обороты: до 5000 об/мин
  • Охлаждение: воздушное

Такой двигатель лёгкий, надёжный и простой в обслуживании — идеальный выбор для самодельной техники.

Самодельный мотоблок своими руками с двигателем от бензопилы

источник: sam-stroitel.com

Коробка передач и трансмиссия

Коробка передач взята от ЗАЗ (Запорожец). Это один из самых популярных доноров среди умельцев благодаря компактным размерам и надёжной конструкции. Для адаптации её к новой раме полуоси были укорочены, обрезаны и приварены. Передача от редуктора двигателя к коробке осуществляется с помощью цепи, что упрощает конструкцию и делает её ремонтопригодной.

Самодельный мотоблок своими руками с двигателем от бензопилы

https://sam-stroitel.com/

Самодельный мотоблок своими руками с двигателем от бензопилы

Ходовая часть

Мотоблок оснащён автомобильными колёсами, обутыми в цепи для повышения проходимости. Такая мера особенно полезна при работе на рыхлой или влажной почве, где обычные шины могут пробуксовывать.

Самодельный мотоблок своими руками с двигателем от бензопилы

Полуоси укорочены

Назначение и эффективность

Несмотря на свою простоту, мотоблок отлично справляется с основными задачами. Он используется для буксировки прицепа, перевозки грузов — и делает это вполне уверенно. Надёжность конструкции и простота деталей позволяют использовать машину в деревенских условиях без опасений за её работоспособность.

Самодельный мотоблок своими руками с двигателем от бензопилы

Самодельный мотоблок Павла Койнова — это пример функционального подхода и технической смекалки. Простой, но эффективный агрегат собран из доступных компонентов, легко обслуживается и справляется со своей задачей — тянуть прицеп и облегчать ручной труд. Такой проект вдохновляет и показывает, как можно сделать полезную технику своими руками, даже без заводских условий.
